Latihan Jaringan Menggunakan 2 Router( EIGRP) dengan Cisco Packet Tracer

   EIGRP (Enhanced Interior Gateway Routing Protocol) adalah Cisco proprietary routing protocol loosely  berdasarkan asli IGRP. EIGRP merupakan lanjutan jarak-vector routing protocol, dengan optimasi untuk meminimalkan kedua rute ketidakstabilan yang timbul setelah perubahan topologi, serta penggunaan bandwidth dan proses power dalam router . source : www.wikipedia.com

Berikut Langkahnya :

Pertama Setting  IP address PC01 menjadi 192.168.1.2 dengan subnet mask 255.255.255.0 Gateway 192.168.1.3

Kedua Setting  IP address PC02 menjadi 172.10.10.10 dengan subnet mask 255.255.0.0 gateway 172.10.10.20

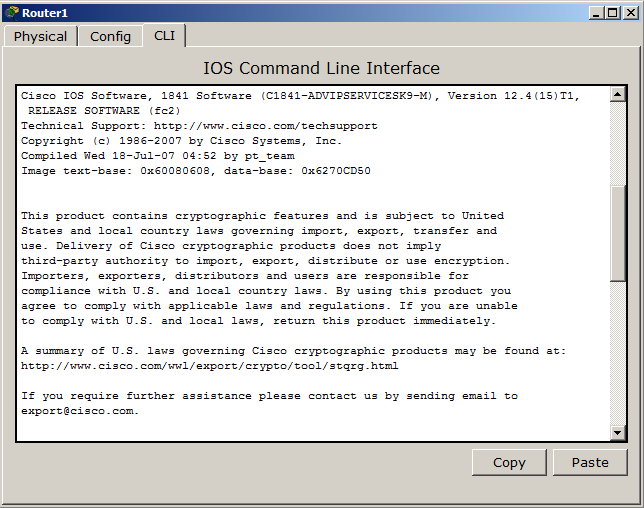

Ketiga Klik 2x router dan atur setiap interfacenya dengan masuk pada tab CLI

Keempat Lalu Setting router ,

• Jika ada pertanyaan awal ketik ‘no’ aja
• Kemudian Enter dan Enter sampai muncul seperti ini…
• Router>enable --> ‘mengaktifkan router’
• Router#configure terminal --> ‘configurasi router’
• Router(config)#interface fa 0/0 --> ‘mengaktifkan ethernet 0/0’ – sesuaikan dengan pengaturan awal 0/0 atau 0/1’
• Router(config-if)#ip address 192.168.1.3 255.255.255.0 --> ‘memberikan ip address dan subnet mask’
• Router(config-if)#no shutdown --> ‘router tidak boleh mati’
• Router(config-if)#exit --> ‘keluar dari Ethernet 0/0’
• Router(config)#interface fa 0/1 --> ‘mengaktifkan Ethernet 0/1’
• Router(config-if)#ip address 192.168.0.9 255.255.255.252 --> ‘memberikan ip address dan subnet mask’
• Router(config-if)#no shutdown --> ‘router tidak boleh mati’
• Router(config-if)#exit --> ‘keluar dari Ethernet 0/1’
• Router(config)#exit --> ‘keluar dari konfigurasi router’
• Router#write --> ‘menyimpan perintah-perintah sebelumnya agar router dapat berjalan normal`

Kelima Lakukan hal yang sama pada router 2:

• Jika ada pertanyaan awal ketik ‘no’ aja
• Kemudian Enter dan Enter sampai muncul seperti ini…
• Router>enable
• Router#configure terminal
• Router(config)#interface fa 0/0
• Router(config-if)#ip address 172.10.10.20 255.255.0.0
• Router(config-if)#no shutdown
• Router(config-if)#exit
• Router(config)#interface fa 0/1
• Router(config-if)#ip address 192.168.0.10 255.255.255.252
• Router(config-if)#no shutdown
• Router(config-if)#exit
• Router(config)#exit
• Router#write

Selanjutnya adalah setting EIGRP…

Pada router 1

Press RETURN to get started. --> ‘langsung aja enter’

Router>enable --> ‘mengaktifkan router kembali’

Router#configure terminal --> ‘masuk pada konfigurasi router’

Router(config)#router eigrp 10 --> ‘masuk pada pengaturan router eigrp 10’

Router(config-router)#network 192.168.1.0 --> ‘atur network gateway atau fa 0/0’

Router(config-router)#network 192.168.0.0 --> ‘atur network fa 0/1’

Router(config-router)#exit --> ‘keluar dari konfigurasi router eigrp’

Router(config)#exit --> ‘keluar dari konfigurasi router’

Router#write --> ‘lakukan penyimpanan’

Lanjut pada router 2

Press RETURN to get started. --> ‘langsung aja enter’

Router>enable

Router#configure terminal

Router(config)#router eigrp 10

Router(config-router)#network 172.10.0.0

Router(config-router)#network 192.168.0.0

Router(config-router)#exit

Router(config)#exit

Router#write

Kemudian Ping Dari PC01 ke PC02
