Latihan membuat Jaringan Wireless menggunakan Laptop dan Komputer dengan Cisco Packet Tracer

Langkahnya :

1.Klik 2x pada PC01, akan tampil kotak dialog seperti dibawah ini…

2. Klik point (1) untuk menampilkan keseluruhan pada PC

3. Klik point (2) untuk mematikan PC, hal ini harus dilakukan atau PC harus mati sebelum kita memasang WLAN Card

4. Klik point (3) Linksys merupakan merk WLAN yang akan kita pasang pada PC kita.

5. Klik point (4) point ini merupakan LAN yang akan kita lepas dan kita ganti WLAN, cara melepasnya, klik tahan pada point no 4, lalu tarik pada point no5…sampai kelihatan kosong seperti gambar dibawah ini…

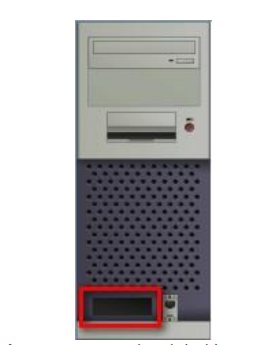

6. Berikutnya adalah memasang WLAN Card, caranya, klik tahan point no5, dan geser atau tarik pada point no 4, sampai berubah menjadi seperti berikut…

7. Jika langkah ke-6 sudah dilakukan, PC harus dihidupkan untuk mensettting IP Address, klik pada tanda merah gambar 4.

8. Berikutnya, atur ip address PC01 menjadi 192.168.2.1

9. Lakukan hal yang sama pada PC02 dan atur ip addressnya menjadi 192.168.2.2

10.  Klik 2x pada Laptop01, akan tampil kotak dialog seperti dibawah ini…

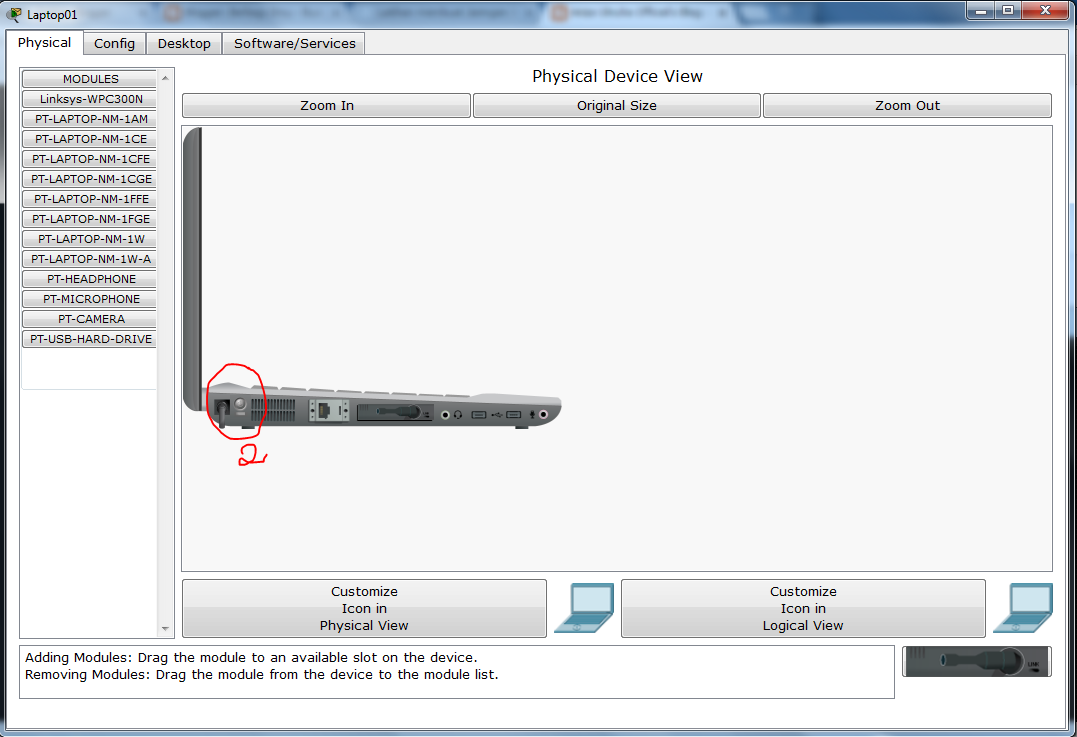

11. Klik pada point 2 untuk mematikan Laptop, hal ini harus dilakukan atau Laptop harus mati sebelum kita memasang WLAN Card

12. Klik point 3 point ini merupakan LAN yang akan kita lepas dan kita ganti WLAN, cara melepasnya, klik tahan pada point no 4, lalu tarik pada point no5…sampai kelihatan kosong seperti gambar dibawah ini…

13 . Berikutnya adalah memasang WLAN Card, caranya, klik tahan point no 4, dan geser atau tarik pada point no 5, sampai berubah menjadi seperti berikut…

14 .  Laptop harus dihidupkan untuk mensettting IP Address

15. Selanjutnya Setting  IP Address Laptop01 menjadi 192.168.2.3

16 . Lakukan hal yang sama pada Laptop02 dan atur ip addressnya menjadi 192.168.2.4

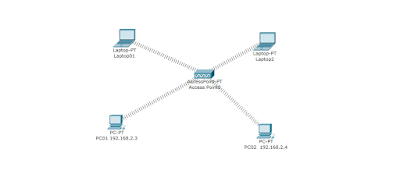

17. Jika berhasil, gambar terakhir yang dapat kita lihat adalah seperti berikut….

16

Latihan membuat Jaringan Wireless dengan Cisco Packet Tracer

Pada Design Jaringan Wireless menggunakan PC standart seperti diatas, untuk jaringan wireless, kita harus memasangkan peralatan baru untuk PC tersebut, berupa Wireless LAN, karena secara default, PC tersebut hanya mempunyai sebuah LAN Card, tanpa WLAN..

1. Klik 2x pada PC01, akan tampil kotak dialog seperti dibawah ini…

2. Klik point (1) untuk menampilkan keseluruhan pada PC

3. Klik point (2) untuk mematikan PC, hal ini harus dilakukan atau PC harus mati sebelum kita memasang WLAN Card

4. Klik point (3) Linksys merupakan merk WLAN yang akan kita pasang pada PC kita.

5. Klik point (4) point ini merupakan LAN yang akan kita lepas dan kita ganti WLAN, cara melepasnya, klik tahan pada point no 4, lalu tarik pada point no5…sampai kelihatan kosong seperti gambar dibawah ini…

6. Berikutnya adalah memasang WLAN Card, caranya, klik tahan point no5, dan geser atau tarik pada point no 4, sampai berubah menjadi seperti berikut…

7. Jika langkah ke-6 sudah dilakukan, PC harus dihidupkan untuk mensettting IP Address, klik pada tanda merah gambar 4.

8. Berikutnya, atur ip address PC01 menjadi 192.168.2.1

9. Lakukan hal yang sama pada PC02 dan atur ip addressnya menjadi 192.168.2.2

10. Jika sukses, gambar terakhir yang dapat kita lihat adalah seperti berikut….

Latihan Jaringan Menggunakan 2 Router( EIGRP) dengan Cisco Packet Tracer

   EIGRP (Enhanced Interior Gateway Routing Protocol) adalah Cisco proprietary routing protocol loosely  berdasarkan asli IGRP. EIGRP merupakan lanjutan jarak-vector routing protocol, dengan optimasi untuk meminimalkan kedua rute ketidakstabilan yang timbul setelah perubahan topologi, serta penggunaan bandwidth dan proses power dalam router . source : www.wikipedia.com

Berikut Langkahnya :

Pertama Setting  IP address PC01 menjadi 192.168.1.2 dengan subnet mask 255.255.255.0 Gateway 192.168.1.3

Kedua Setting  IP address PC02 menjadi 172.10.10.10 dengan subnet mask 255.255.0.0 gateway 172.10.10.20

Ketiga Klik 2x router dan atur setiap interfacenya dengan masuk pada tab CLI

Keempat Lalu Setting router ,

• Jika ada pertanyaan awal ketik ‘no’ aja
• Kemudian Enter dan Enter sampai muncul seperti ini…
• Router>enable --> ‘mengaktifkan router’
• Router#configure terminal --> ‘configurasi router’
• Router(config)#interface fa 0/0 --> ‘mengaktifkan ethernet 0/0’ – sesuaikan dengan pengaturan awal 0/0 atau 0/1’
• Router(config-if)#ip address 192.168.1.3 255.255.255.0 --> ‘memberikan ip address dan subnet mask’
• Router(config-if)#no shutdown --> ‘router tidak boleh mati’
• Router(config-if)#exit --> ‘keluar dari Ethernet 0/0’
• Router(config)#interface fa 0/1 --> ‘mengaktifkan Ethernet 0/1’
• Router(config-if)#ip address 192.168.0.9 255.255.255.252 --> ‘memberikan ip address dan subnet mask’
• Router(config-if)#no shutdown --> ‘router tidak boleh mati’
• Router(config-if)#exit --> ‘keluar dari Ethernet 0/1’
• Router(config)#exit --> ‘keluar dari konfigurasi router’
• Router#write --> ‘menyimpan perintah-perintah sebelumnya agar router dapat berjalan normal`

Kelima Lakukan hal yang sama pada router 2:

• Jika ada pertanyaan awal ketik ‘no’ aja
• Kemudian Enter dan Enter sampai muncul seperti ini…
• Router>enable
• Router#configure terminal
• Router(config)#interface fa 0/0
• Router(config-if)#ip address 172.10.10.20 255.255.0.0
• Router(config-if)#no shutdown
• Router(config-if)#exit
• Router(config)#interface fa 0/1
• Router(config-if)#ip address 192.168.0.10 255.255.255.252
• Router(config-if)#no shutdown
• Router(config-if)#exit
• Router(config)#exit
• Router#write

Selanjutnya adalah setting EIGRP…

Pada router 1

Press RETURN to get started. --> ‘langsung aja enter’

Router>enable --> ‘mengaktifkan router kembali’

Router#configure terminal --> ‘masuk pada konfigurasi router’

Router(config)#router eigrp 10 --> ‘masuk pada pengaturan router eigrp 10’

Router(config-router)#network 192.168.1.0 --> ‘atur network gateway atau fa 0/0’

Router(config-router)#network 192.168.0.0 --> ‘atur network fa 0/1’

Router(config-router)#exit --> ‘keluar dari konfigurasi router eigrp’

Router(config)#exit --> ‘keluar dari konfigurasi router’

Router#write --> ‘lakukan penyimpanan’

Lanjut pada router 2

Press RETURN to get started. --> ‘langsung aja enter’

Router>enable

Router#configure terminal

Router(config)#router eigrp 10

Router(config-router)#network 172.10.0.0

Router(config-router)#network 192.168.0.0

Router(config-router)#exit

Router(config)#exit

Router#write

Kemudian Ping Dari PC01 ke PC02

Latihan Jaringan Router dengan Cisco Packet Tracer

 Studi Kasus Jaringan Router – Komputer (direct)

1. Aturlah IP Address untuk masing-masing computer sesuai dengan keterangan diatas…jangan lupa gateway

 Gambar 2 : contoh configurasi ip address, subnet mask dan gateway untuk  computer 1

2. Untuk computer 2 bisa dicoba sesuai IP Address dan Default Gateway

3. Selanjutnya mengatur konfigurasi ip address untuk router pada interface fa 0/0 dan fa 0/1…

4. Untuk fa 0/0 ip addressnya adalah 192.168.1.3 dengan subnet mask 255.255.255.0

5. Untuk fa 0/1 ip addressnya adalah 172.10.10.20 dengan subnet mask 255.255.0.0

6. Oke, langkahnya, klik 2x pada router, masuk tab CLI, ketikkan ini yang pertama

a. Continue with configuration dialog? [yes/no]: no

b. Kemudian enter

c. Router>enable

d. Router#configure terminal

e. Router(config)#interface fa 0/0

f. Router(config-if)#ip address 192.168.1.3 255.255.255.0

g. Router(config-if)#no shutdown

h. Router(config-if)#exit

i. Router(config)#interface fa 0/1

j. Router(config-if)#ip address 172.10.10.20 255.255.0.0

k. Router(config-if)#no shutdown

l. Router(config-if)#exit

m. Router(config)#exit

n. Router#write

7. Jika sudah selesai, Silahkan Anda  Ping dari Pc 01 ke Pc02 , Sebagai berikut
